Проект CNCP

Короткий опис проекту

Назва проекту:
Організація виробництва блоків детектування рентгенівського й гамма-випромінювання на основі CdTe (CdZnTe)

Метою проекту є організація виробництва з випуску дрібносерійних блоків детектування (БД) для реєстрації рентгенівського й гамма-випромінювань. ННЦ ХФТІ протягом останніх 15 років розробляв і в одиничних екземплярах виготовляв БД на основі монокристалів CdTe і CdZnTe(CZT) на замовлення. Створена власна технологія виготовлення БД. Оскільки сенсори з CdTe (CZT) користуються зростаючим попитом у різних галузях промисловості й науки, пов'язаних з іонізуючими випромінюваннями, стало питання про створення їх дрібносерійного виробництва. Проект передбачав також створення нових робочих місць.

Загальна вартість проекту становить £195900. Інвестор: Міністерство торгівлі й промисловості (МТП) Великобританії (Програма CNCP). Внесок МТП становить £158700. Інші внески надаються ННЦ ХФТІ Національної академії наук України.

Тривалість: два роки, 02.2009 - 01.2011

Реалізація проекту дозволила:

• створити ділянку для дрібносерійного виготовлення й реалізації нових типів блоків детектування рентгенівського й гамма-випромінювання, призначених для установки в радіаційні вимірювальні прилади й обладнання;
• удосконалити технологію виробництва сенсорів і блоків детектування гамма-випромінювання на основі CdTe (CZT) і довести обсяг виробництва до сотень БД у рік;
• створити робочі місця для наукових фахівців із числа працівників ННЦ ХФТІ.

Продукція

У рамках проекту створюється виробництво трьох блоків детектування (БД) рентгенівського й гамма-випромінювання, що різняться своїми характеристиками й призначенням. Особливість цих блоків детектування полягає в тому, що вони не є функціонально закінченими приладами (дозиметром, спектрометром), а представляють тільки частину такого приладу, хоча найважливішу й складну в технічному відношенні — вони складаються з напівпровідникового сенсора випромінювання й розміщеного поруч із ним попереднього підсилювача (передпідсилювач). Будь-який вимірювач іонізуючого випромінювання містить у своєму складі різного типу сенсор і передпідсилювач.

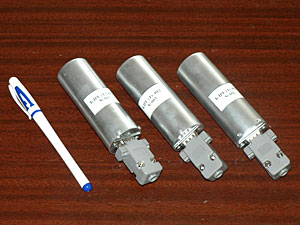

БД для контролю потужності дози рентгенівського й γ-випромінювання.

Кристали і сенсори з CdTe і CdZnTe.

Зразки корпусованих БД для дозиметрії рентгенівського й гамма-випромінювання із сенсорами з напівпровідникової сполуки CdTe або CdZnTe представлені на рисунках. озроблені блоки детектування пройшли попередні випробування в ННЦ «Інститут метрології» (Харків). На дозиметричні блоки детектування розроблена конструкторська документація.

Технічні характеристики блоків детектування:

№ блоку детектування	1	2	3
Призначення	дозиметрія рентгенівського й гамма-випромінювань	дозиметрія рентгенівського й гамма-випромінювань	спектрометрія рентгенівського й гамма-випромінювань
Сенсор	CdTe (CZT)	CdTe (CZT)	CdTe (CZT)
Інтегрована електроніка	зарядочутливий передпідсилювач	перетворювач струм-напруга	спектрометричний зарядочутливий передпідсилювач
Вимірювана величина і діапазон виміру	потужності дози від 0,1 мкЗв/година до 10 Зв/година	потужності дози від 0,5 Зв/година до ∼ 100 Зв/година	интервал енергій — від 5 кеВ до 2 МеВ енергетичне розрізнення — 5% (662 кеВ)
Переваги	висока ефективність реєстрації рентгенівського й гамма-випромінювань (∼ 30000 імп./мкЗв)	аналогова чутливість ∼ 2×10–3 Кл/Зв. Висока радіаційна стійкість (до 105 Зв)	робота при кімнатних температурах; малі габарити; дозволяє якісно оцінити внесок окремих радіонуклідів
Додаткові дані		сенсор і I / V перетворювач можуть бути з'єднані кабелем довжиною до 50 м.
