Інститут фізики твердого тіла, матеріалознавства і технологій
Харківський фізико-технічний інститут / ІФТТМіТ /
ВІДДІЛ ЧИСТИХ МЕТАЛІВ, МЕТАЛОФІЗИКИ ТА ТЕХНОЛОГІЇ НОВИХ МАТЕРІАЛІВ
НАУКОВО-ДОСЛІДНА ЛАБОРАТОРІЯ ФІЗИЧНИХ ОСНОВ СТВОРЕННЯ НОВИХ БЕРИЛІЄВИХ МАТЕРІАЛІВ
Співробітники лабораторії фізичних основ створення нових берилієвих матеріалів довгий час займаються розробкою нових магнієвих сплавів і біорозчинних стентів з них.

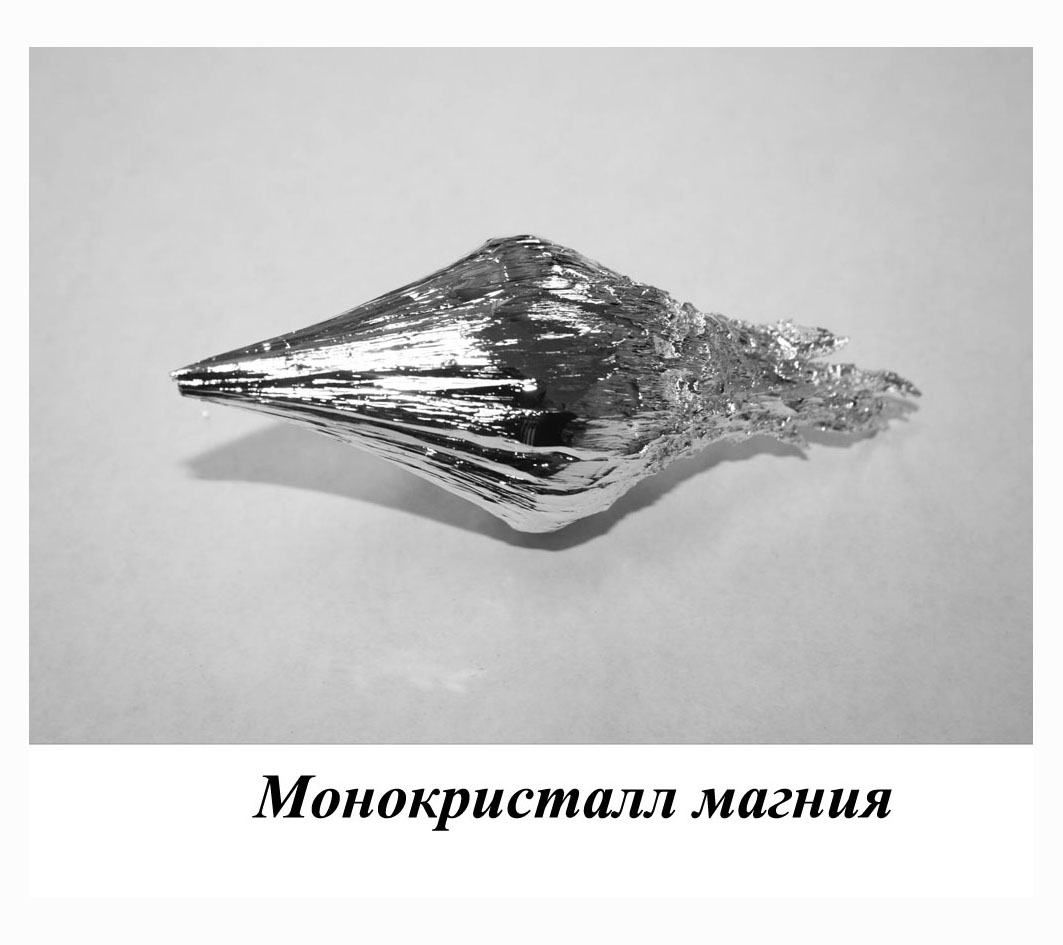

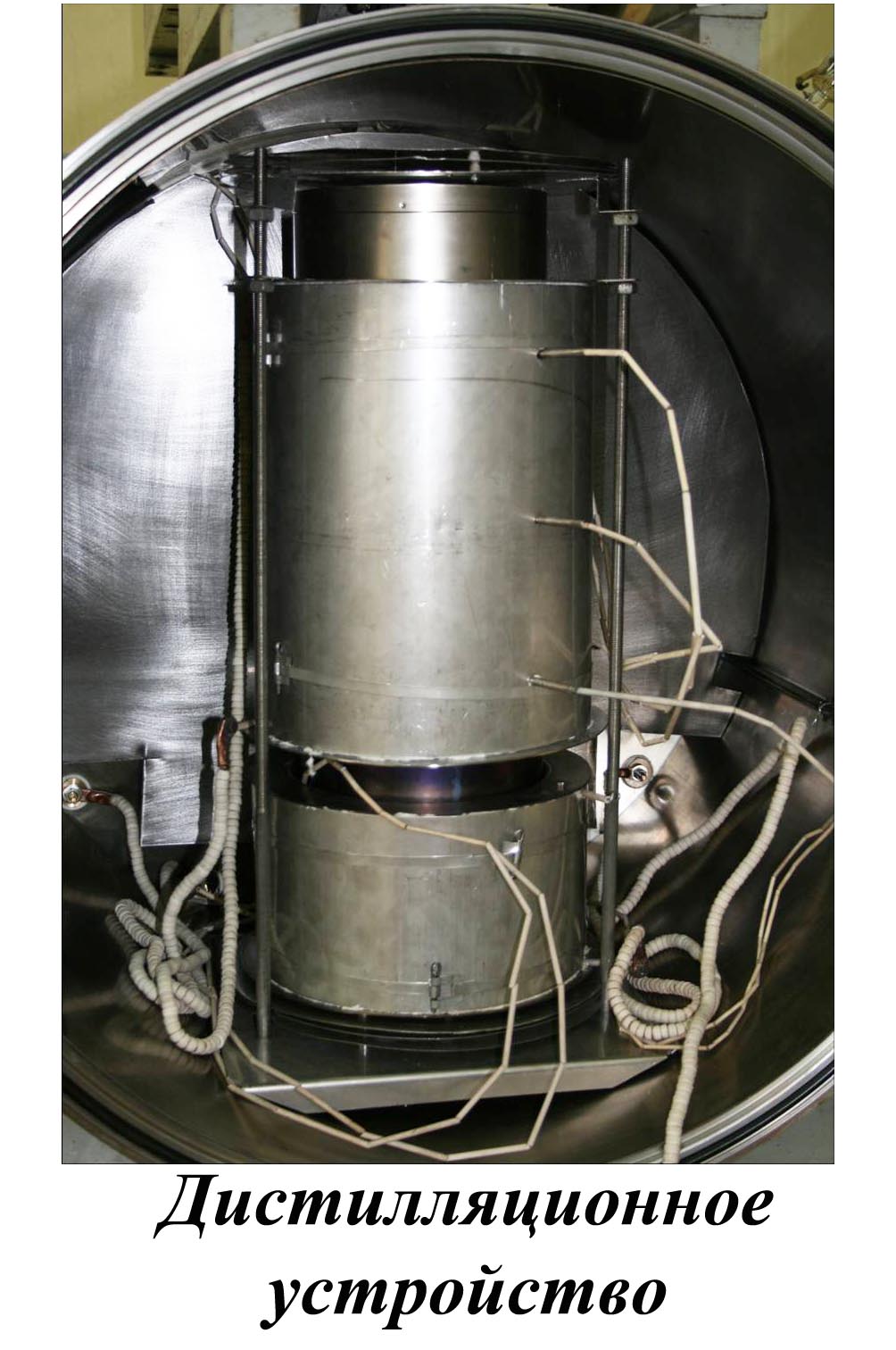

Методом багаторазової вакуумної дистиляції (сублімації) отриманий високочистий магній з рекордно низьким електроопором, який при 4,65 К становить 0.00295 мкОм · см (ρ300/ρ4,65=1770).
Досліджена температурна залежність електроопору чистого магнію в області 4,5-300 К, нижче наведено порівняння отриманих результатів з літературними даними
Литий технічний магній має низькі міцність, пластичність і корозійну стійкість in vivo:
(sВ - 120 МПа, подовження - 8%, корозія до 1 мм / добу).
Завдання, що вирішується: підвищити механічні властивості Mg сплавів в 2 рази, стійкість до корозії в 1000 разів
Шляхом подрібнення структури методами інтенсивної деформації істотно підвищені механічні властивості і на кілька порядків знижена швидкість корозії in vitro и in vivo.
Структура Mg сплаву УМЗ структура, нановиділення
заводський новий
Корозія Mg сплавів
Дизайн стента
магнієвий сплав
Стент з магнію
в судині свині
Вперше в Україні проведено дослідження біологічної сумісності нових матеріалів для стентів на лабораторних тваринах (щури, кролики, свині).
За попередніми даними стенти розчиняються після 3-4 місяців витримки, що достатньо для лікувальної дії.
Негативних реакцій тканин на присутність стента з магнію не виявлено.
За технологіями лабораторії фізичних основ створення нових берилієвих матеріалів під керівництвом І.І. Папірова був виготовлений медичний інструмент з ультрадрібнозернистого титану.
Аплікатор
Онкологічні голки
|
Інститут фізики твердого тіла, матеріалознавства і технологій ННЦ ХФТІ НАН України Адреса: ННЦ ХФТІ, Академічна 1, Харків 108, Україна |
|
